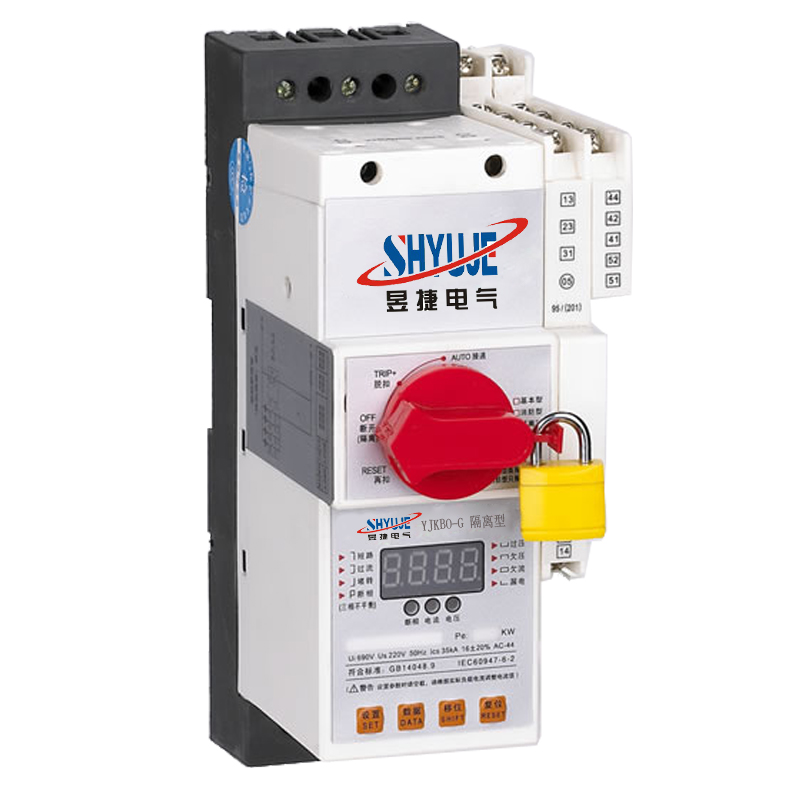

YJKBO-G隔离型即“控制与保护开关电器”是低压电器中的新型产品，作为新的大类产品，其产品类别代号为“CPS”，是英文“Control and Protective Switching Device”的缩写。

YJKBO-G系列控制与保护开关电器是基于智能电网要求的基础之上，以模块化单一结构形式，将断路器，接触器，过载继电器，隔离开关等分离元器件的主要功能集成化，并能够综合各种信号，实现控制与保护特性在产品内部自配合，完善了第三代产品的保护技术。具有体积小，短路分离性能指标高、机电寿命长，运行可靠性高和使用安全方便、节能节材等优点，完美结合，其消防控制功能，只报警不跳闸功能，保证了设备的可靠运行。



二、结构用途:

YJKBO-G隔离型产品采用模块化的单一产品结构型式,集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间－电流保护特性（具有反时限、定时限和瞬时三段保护特性）。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。

YJKBO（KB0）主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自3A至100A、可调工作电流自0.12A至100A的电力系统中接通、承载和分断正常条件（包括规定的过载条件）下的电流,且能够接通、承载并分断规定的非正常条件（如短路）下的电流。

从其结构和功能上来说, YJKBO（KB0）系列产品已不再是接触器、或断路器、或热继电器等单个产品,而是一套控制保护系统。它的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器＋接触器＋过载继电器）由于选择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一起时,保护特性与控制特性配合不协调的现象,极大

YJKBO系列产品是断路器（如CM1、ABB、NS、C45）、接触器、热继电器、熔断器等低压电器的最佳替代产品,是KB0（KBO）系列的升级换代产品。

三、产品功能:

◇特大短路瞬时保护：保护电流与开关主体额定电流有关,其整定电流为20In±20％、动作时间t4≤2～3ms。

◇短路瞬时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流为16In±15％、动作时间t3≤0.1ms。

◇短路短延时或定时限保护：保护电流与电子脱扣器额定工作电流有关,其整定电流面板上可调（6～12Ir1）±15％（电动机保护）、（3～6Ir1）±10％（配电保护）、延时动作整定时间t2＝0.2s

◇过载长延时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流Ir1面板可调0.4～1Ie,反时限特性为I2T=(1.5Ir1)2t1, t1为长延时电流1.5Ir1时的整定时间,配电用t1＝64s,电动机用t1＝128s

◇缺相、断相保护：动作整定时间为2s

◇三相不平衡保护：任意二相电流相差超过50％,动作整定时间为2s

◇过压保护：三相470±10V,动作整定时间5s

◇欠压保护：三相270±10V,动作整定时间5s

◇启动延时：短路短延时或定时限不保护,整定时间为2s

◇消防接口：直流24V消防接口输出（可选）

◇漏电保护：剩余电流根据客户要求定制,动作时间≤0.1s（延时型为0.3s）（可选）

◇预报警功能：电流可调

◇在线编程功能

◇故障指示
