产品型号： YJKBO-Z自耦减压型
YJKBO-Z自耦减压型系列
◆概述：
以YJKB0为主开关，与适当的接触器、时间电流转换装置、电气联锁等附件组合，
构成自耦减压起动器成套单元YJKB0Z(以YJKB0-F消防型产品作为主开关，
可构成消防型自耦减压起动器成套单元YJKB0Z-F)，适用于电动机自耦减压起动控制与保护。
产品特点、主电路参数及附件模块同基本型，详见02～15页。
注：自耦变压器需用户自备。

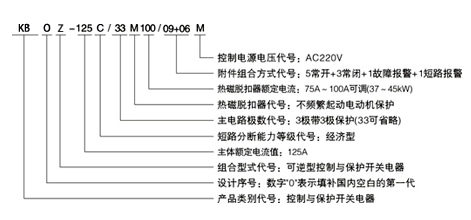

设计选型举例
| 型 号 外形尺寸mm 安装尺寸mm K×J 重量(kg) Bmax Dmax Emax A±5 C±5 YJKBO-14 290 150 240 220 105 10×20 28 YJKBO-20 290 150 240 220 105 10×20 30 YJKBO-22 290 150 240 220 105 10×20 30 YJKBO-28 320 165 270 220 115 10×20 40 YJKBO-30 320 165 270 220 115 10×20 40 YJKBO-40 320 165 270 220 115 10×20 40 YJKBO-55 350 175 280 280 125 10×20 55 |
|

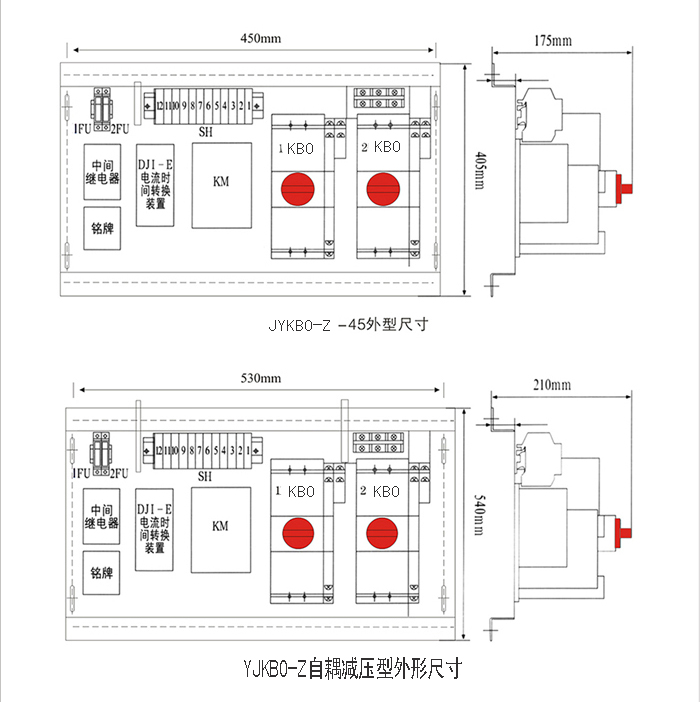

注：自耦变压器型号QZB-14中的14表示自耦减压起动控制电动机功率为14kW 外形安装尺寸  |
